СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ РАСХОДА ТЕПЛОВОЙ ЭНЕРГИИ С ФУНКЦИЕЙ АВТОМАТИЧЕСКОЙ ЗАЩИТЫ ОТ ПРЕВЫШЕНИЯ ДАВЛЕНИЯ ВСАРРТЭ-АЗПД
УСТРОЙСТВО И РАБОТА АЗПД

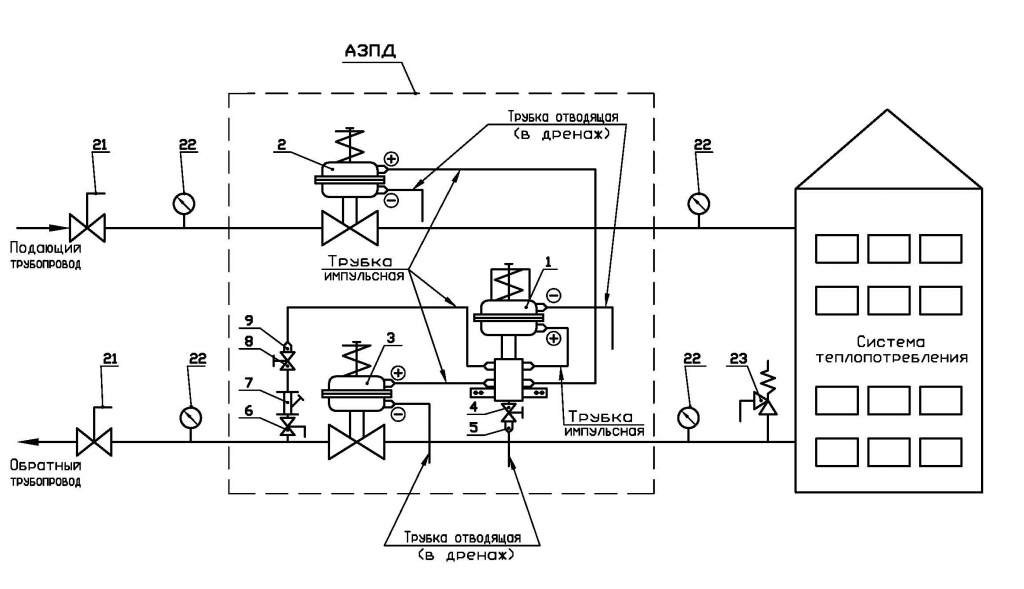

Схема подключения АЗПД изображена на рисунке 1, перечень основных комплектующих приведен в таблице 1.
Рисунок 1
Таблица 1 - Перечень основных комплектующих АЗПД
Номера позиций |
Наименование комплектующих |
Наименование системы |
1 |
Импульсный клапан |
АЗПД |
2 |
Отсечной клапан
на подающем трубопроводе |
|
3 |
Отсечной клапан
на обратном трубопроводе |
|
4 |
Регулирующий вентиль
на импульсном клапане |
|
5 |
Штуцер G½ - М8х1
на импульсном клапане |
|
6 |
Запорный кран
(в комплектность не входит) |
|
7 |
Фильтр сетчатый
(в комплектность не входит) |
|
8 |
Регулирующий (игольчатый) вентиль
на импульсной трубке |
|
9 |
Штуцер G½ - М12х1,25
на импульсной трубке |
|
|
|
|
|
|
|
|
|
|
|
|
|
21 |
Задвижка |
Трубопровод |
22 |
Манометр |
|
23 |
Предохранительный клапан |
|
|
|
|
|
|
|
|
|
1.1 АЗПД для работы использует энергию рабочей среды.
1.2 Схема подключения АЗПД изображена на рисунке 1, перечень основных комплектующих приведен в таблице 1.
Рабочая среда из обратного сетевого трубопровода подается по импульсной трубке на вход импульсного клапана.
При повышении давления в обратном трубопроводе до давления срабатывания импульсный клапан открывается, рабочая среда по импульсным трубкам поступает в МИМ отсечных клапанов, которые закрываются и отсекают систему теплопотребления от сетевых трубопроводов.
При этом небольшой расход рабочей среды через регулирующий вентиль на корпусе импульсного клапана поступает по отводящей трубке в дренаж.
В случае, если после закрытия отсечных клапанов давление в отсекаемой системе теплопотребления становится значительно выше давления срабатывания АЗПД, избыток теплоносителя сбрасывается в дренаж через предохранительный клапан, который настраивается примерно на 0,1 МПа выше давления срабатывания АЗПД.
При снижении давления в обратном трубопроводе ниже давления срабатывания АЗПД импульсный клапан закрывается, рабочая среда по импульсным трубкам из МИМ отсечных клапанов сбрасывается через регулирующий вентиль на корпусе импульсного клапана в дренаж. Отсечные клапаны открываются. Сброс рабочей среды в дренаж прекращается.
Усилия пружин в отсечных клапанах должны быть меньше усилия пружин в импульсном клапане. При несоблюдении этого условия АЗПД работать не будет.
1.3 Внимание: во избежание повреждения мембран не допускается подавать давление или устанавливать заглушки на штуцеры «-». Штуцеры «-» всегда должны быть открыты на атмосферу.
1.4 Время и последовательность срабатывания отсечных клапанов на закрытие и открытие должны различаться.
При закрытии отсечной клапан на подающем трубопроводе закрывается с опережением по отношению к отсечному клапану на обратном трубопроводе;
При открытии отсечной клапан на подающем трубопроводе открывается с запаздыванием по отношению к отсечному клапану на обратном трубопроводе.
Такая последовательность срабатывания отсечных клапанов необходима для безопасного отключения системы теплопотребления от сетевых трубопроводов. Для этого в отсечном клапане на подающем трубопроводе усилие пружин должно быть меньше усилия пружин в отсечном клапане на обратном трубопроводе.
1.5 Для избежания гидроударов скорость срабатывания отсечных клапанов необходимо ограничивать:
- регулирующем вентилем на корпусе импульсного клапана путем изменения расхода рабочей среды в дренаж: при увеличении расхода скорость закрытия отсечных клапанов уменьшается, а скорость открытия увеличивается;
- регулирующем вентилем на импульсной трубке между обратным сетевым трубопроводом и импульсным клапаном путем изменения расхода рабочей среды по трубке: при уменьшении расхода скорость закрытия отсечных клапанов уменьшается, на скорость открытия вентиль не влияет;
- изменением усилий пружин в отсечных клапанах: при увеличении усилий скорость закрытия уменьшается, а скорость открытия увеличивается.
Наименование параметров |
Значение параметров |
||||||||||
Номинальный диаметр отсечных клапанов DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
Номинальное давление PN, МПа |
1,6 |
||||||||||
Условная пропускная способность отсечных клапанов Кvу, м3/ч |
4,0 |
6,3 |
10 |
16 |
25 |
32 |
50 |
80 |
125 |
||
Диапазон настройки АЗПД (импульсного клапана), МПа* |
0,1 - 0,7** |
Мембранная коробка - синяя |
|||||||||
0,1 - 0,4 с красной пружиной
0,3 - 0,7 с двумя пружинами - желтой и красной |
|||||||||||
0,6 - 1,0** |
0,6 - 1,0 с двумя серыми пружинами |
||||||||||
Диапазон настройки отсечных клапанов, МПа* |
0,04 - 0,7** |
Мембранная коробка - синяя |
|||||||||
0,04 - 0,16 с желтой пружиной
0,1 - 0,4 с красной пружиной
0,3 - 0,7 с двумя пружинами |
|||||||||||
Высота отсечных клапанов, мм, не более |
365 |
370 |
375 |
390 |
395 |
410 |
430 |
450 |
500 |
||
Строительная длина отсечных клапанов, мм |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
||
Масса отсечных клапанов, кг, не более |
8 |
9 |
10 |
11 |
13 |
15 |
20 |
25 |
39 |
||
Масса импульсного клапана, кг, не более |
10 |
|
|
|
|
|
|
|
|
* В условном обозначении ВСАРРТЭ-АЗПД указывается диапазон настройки импульсного клапана на давление срабатывания.
** Клапаны поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице.
Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на отсечных клапанах принимать не более 0,2 МПа.
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
Окружающая среда: воздух, температура от 1 °С до 50 °С и относительная влажностью до 80 % (климатическое исп. УХЛ 4 по ГОСТ 15150).
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнениеB.
Средний срок службы: не менее 10 лет.
Назначенные срок службы и срок хранения: 10 лет с даты изготовления.
Зона пропорциональности: не более 16 % от верхнего предела настройки.
Зона нечувствительности: не более 0,02 МПа.
Относительная протечка: не более 0,6 % от Kvу.
Материалы деталей:
- корпус отсечного клапана: серый чугун;
- корпус импульсного клапана: сталь 40Х13;
- крышка корпуса, седло, поршень, шток: сталь 40Х13;
- мембрана: EPDM;
- уплотнение штока: EPDM;
- направляющие: PTFE;
- уплотнение в затворе: EPDM;
- трубки импульсные и отводящая: медь;
- штуцеры: латунь;
- драгоценных металлов не содержит.Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».
