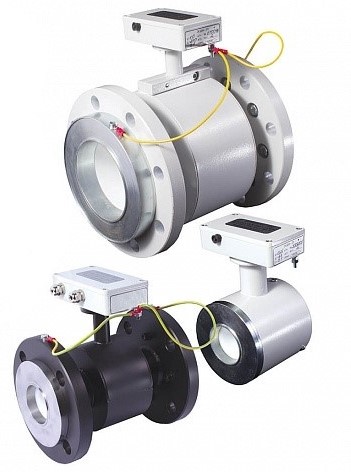

РАСХОДОМЕРЫ-СЧЕТЧИКИ ЭЛЕКТРОМАГНИТНЫЕ ВИРС-М
Расходомеры-счетчики электромагнитные ВИРС-М (электромагнитный расходомер) предназначены для измерения объемного расхода и объема жидкости в заполненном трубопроводе и преобразования его в нормированный импульсный и токовый выходные сигналы , протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходные сигналы.
Счетчики ВИРС-М внесены в Госреестры СИ:
- РБ №03 07 8094 21;
- РФ №84820-22 от 03.03.2022;
Счетчики соответствуют ГОСТ ЕN 1434, СТБ ISO-4064.
Счетчики могут применяться для измерения количества горячей и холодной воды, в том числе питьевой воды, теплоносителя, сточных вод, в т.ч. акустически непрозрачных, с содержанием механических примесей, либо электропроводных технологических жидкостей.
Технические характеристики
Отличительные особенности
Расходомеры выпускаются в сериях 1ххх соответствующая ГОСТ ISO4064-1-2017 "Счетчики воды" и 2ххх соответствующая ГОСТ EN1434-2018 "Теплосчетчики", ГОСТ 28723-75 "Расходомеры".
Серия | Диапазон измерения расхода, % | Погрешность измерения расхода, % |
1000Р | 1:1000 | 2,0 |
1000 | 1:500 | 2,0 |
1100 | 1:250 | 1,0 |
1300 | 1:100 | 0,5 |
1500 | 1:25 | 0,25 |
- материалы электродов в стандартно - AISI 316L, опционально - Тантал (Ta), Титан (Ti), Хастеллой;
- материал футеровки - фторопласт (Ф-4), PFA, полипропилен, полиуретан;
- фланцевое и бесфланцевое исполнение расходомера;
- незначительные потери давления, назначительные прямые участки до и после расходомера;
- низкая восприимчивость к свойствам измеряемой среды ( плотность, вязкость, температура);
- выходные сигналы: импульсный, токовый (4-20 мА), интерфейсный (RS-485), реверс;
- режим автодиагностики светодиодами;
- питание счетчика: 24 VDC;
- степень защиты оболочек IP65, IP67, IP68;
- номинальное давление 1,6 МПа, 2,5 МПа, 4,0 МПа;
- температура измеряемой среды от 0° до 150° С;
- температура окружающей среды от -30°С до 55°С;
- возможность исполнения без индикации и с индикацией.
Отличительные особенности
Расходомеры выпускаются в сериях 1ххх соответствующая ГОСТ ISO 4064-1-2017 "Счетчики воды" и 2ххх соответствующая ГОСТ EN-1434-2018 "Теплосчетчики", ГОСТ 28723-75 "Расхлдомеры".
Серия | Диапазон измерения расхода, % | Погрешность измерения расхода, % |
1000Р | 1:1000 | 2,0 |
1000 | 1:500 | 2,0 |
1100 | 1:250 | 1,0 |
1300 | 1:100 | 0,5 |
1500 | 1:25 | 0,25 |
- материалы электродов в стандартно - AISI 316L, опционально - Тантал (Ta), Титан (Ti), Хастеллой;
- материал футеровки - фторопласт (Ф-4), PFA, полипропилен, полиуретан;
- фланцевое и бесфланцевое исполнение расходомера;
- незначительные потери давления, незначительные прямые участки до и после расходомера;
- низкая восприимчивость к свойствам измеряемой среды ( плотность, вязкость, температура);
- выходные сигналы: импульсный, токовый (4-20 мА), интерфейсный (RS-485), реверс;
- режим автодиагностики светодиодами;
- питание счетчика: 24 VDC;
- степень защиты оболочек IP65, IP67, IP68;
- номинальное давление 1,6 МПа, 2,5 МПа, 4,0 МПа;
- температура измеряемой среды от 0° до 150° С;
- температура окружающей среды от -30°С до 55°С;
- возможность исполнения без индикации и с индикацией.
Номинальные диаметры (DN) расходомеров-счетчиков, соответствующие им максимальные (Qмакс) значения расхода, масса, падение давления (Pn), вес импульса.
DN, мм | Qмакс, м3/ч | ΔPn при 0,7Qмакс, кПа | Вес импульса, л/имп | Масса с/без КМЧ, не более, кг |
4 |
0,40 | 8 | 0,001-0,1 | 1,5/1 |
10 | 3,15 | 8 | 0,001-0,1 | 1,5/1 |
15 | 6,3 | 8 | 0,01/0,1/1/10 | 2,5/1,5 |
20 |
10 | 8 | 0,01/0,1/1/10 | 2,5/1,6 |
25 | 15 | 8 | 0,01/0,1/1/10 | 3/1,8 |
32 |
25 | 8 | 0,01/0,1/1/10 | 4/2,5 |
40 |
40 | 8 | 0,1/1/10 | 6/4,0 |
50 | 65 | 8 | 0,1/1/10 | 6,5/4,0 |
65 |
100 | 8 | 0,1/1/10 | 15/11 |
80 | 150 | 8 | 0,1/1/10 | 17/13,5 |
100 | 250 | 8 | 0,1/1/10 | 21,5/17 |
125 | 400 | 8 | 0,1/1/10 | 33/25 |
150 |
630 | 8 | 1/10/100 | 43/35 |
200 |
1000 | 8 | 1/10/100 | 45/36 |
Требования к прямолинейным участкам для ВИРС-М серий 1000, 2000
Значения в скобках - серий 1100, 2100
Тип гидравлического сопротивления |
Минимальная длина прямого участка, DN |
|
До | После | |
Полностью открытый полнопроходный шаровый кран | 0 | 0 |
Диффузор и конфузор с конусностью до 8о |
0 |
0 |
Отводы 2D (не более 2 отводов в одной плоскости) |
3(5) |
1(2) |
Отводы 3D (2 и более отводов в разных плоскостях) | 3(5) |
1(2) |
Диффузор и конфузор с конусностью 30о |
3(5) |
1(2) |
Гильза ТС, фильтр - грязевик |
5(5) |
3(3) |
Открытая задвижка (не шаровая) |
5(5) |
3(3) |
Насос, частично открытая задвижка |
10 (15) |
5(5) |
Клапан регулирующий, тройник (смешение потоков с Δt≥10оС), совмещенные сопротивления |
5 (10) |
1(2) |
Требования к прямолинейным участкам для серии 1300, 2300
Тип гидравлического сопротивления |
Минимальная длина прямого участка, DN |
|
До | После | |
Полностью открытый полнопроходный шаровый кран | 0 |
0 |
Диффузор и конфузор с конусностью до 8о |
0 |
0 |
Отводы 2D (не более 2 отводов в одной плоскости) |
5 |
2 |
Отводы 3D (2 и более отводов в разных плоскостях) |
5 |
2 |
Диффузор и конфузор с конусностью 30о |
5 |
2 |
Гильза ТС, фильтр - грязевик |
5 |
3 |
Открытая задвижка (не шаровая) |
5 |
3 |
Насос, частично открытая задвижка |
15 |
2 |
Клапан регулирующий, тройник (смешение потоков с Δt≥10оС), совмещенные сопротивления |
10 |
2 |
Продольные сварные швы электросварных труб в прямых участка местным сопротивлением не считаются
