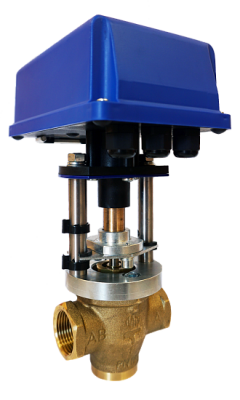

КЛАПАНЫ РЕГУЛИРУЮЩИЕ МУФТОВЫЕ
Материалы деталей:
- корпус: латунь;
- шаровидный клапан: латунь;
- вал: нерж. сталь;
- изоляция вала: двойные EPDM O-кольца;
Клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
- со степенью защиты IP54 или IP67.
ЭИМ оснащены ручным дублером.
По согласованию с Заказчиком возможна установка ЭИМ других марок и производителей.
Наименование параметров |
Значение параметров |
|||||
Резьбовое соединение |
G½ | G¾ | G1 | G1¼ | G1½ | G2 |
Номинальный диаметр |
15 | 20 | 25 | 32 | 40 | 50 |
Условный ход штока, мм |
16 |
|||||
Номинальное давление |
1,6 |
|||||
Температура рабочей среды, °С |
от +1 до +140 |
|||||
Пропускная характеристика |
А-АВ - равнопроцентная; В-АВ - линейная |
|||||
Условная пропускная |
3 | 6 | 9 | 14 | 19 | 25 |
Строительная длина L, мм |
80 | 80 | 90 | 110 | 110 | 150 |
Размер I, мм |
44 | 43 | 43 | 46 | 46 | 59 |
Для увеличения срока службы и уменьшения уровня шума рекомендуется перепад давления принимать не более 0,2 МПа.
Присоединение к трубопроводу: муфтовое.
Примеры обозначения при заказе:
1) Клапан регулирующий проходной седельный с номинальным диаметром DN 40, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 19м3/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса - латунь, типом присоединения к трубопроводу - муфтовым (резьба наружная), с ЭИМ:
Клапан регулирующий проходной седельный ВКСР DN40-PN1,6-Kvy19-(+1+150)-Л-МН-01М с ЭИМ (наименование ЭИМ);
2) Клапан регулирующий трехходовой с номинальным диаметром DN 32, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 14м3/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса - латунь, типом присоединения к трубопроводу - муфтовым (резьба внутренняя), с ЭИМ:
Клапан регулирующий трехходовой ВКТР DN32-PN1,6-Kvy14-(+1+150)-Л-МВ-01М с ЭИМ (наименование ЭИМ).
